9月1日，小米MIJIA眼镜相机在小米商城、小米有品、京东、天猫等平台同步开启预售，首发2599元。这款官方称“远不止拍照”的眼镜相机，在此前就已预热许久，从众筹阶段就吸引了不少米粉及科技爱好者的视线，其中不少人在平台发布了由这款相机记录的场景及自己的试用感受。而MIJIA眼镜相机更是获得小米生态链产品众筹金额第一名，共1039万元，参与用户6.9万人次。

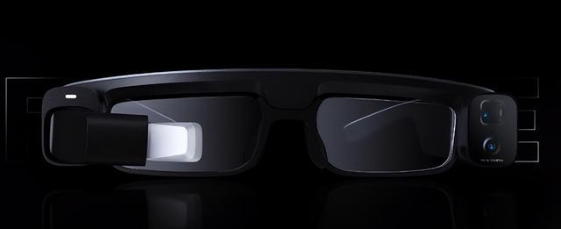

这款新品仅重100g，搭载一颗5000万像素的Quad Bayer四合一广角主摄，以及具备分体式OIS光学防抖的800万像素潜望式长焦摄像头，支持1X-15X变焦、EIS电子防抖和分体式OIS光学防抖。

当你滑动右镜腿外侧就能调节变焦，实现实时近眼取景和HAF混合急速追焦功能，下滑切换拍摄模式，单击就能拍照或录像，双指长按还能实现更多功能。有意思的是，当你因错过美景叹息时，你可以利用该设备进行“时光回溯”，保留按下录制键前10秒的视频画面。

此外，米家眼镜相机提供小爱翻译功能，实现中英互译文字，同时通过App与手机连通，从而实现快速导入照片，一键套用模板成片，一键分享等功能。米家相机首次OTA升级，新功能9月10日上线—— 动植物识别，眼前的「小百科」智能识别动/植物名，就像官方所称，眼镜相机，远不止拍照。

该眼镜相机配备的索尼新代Micro OLED硅基显示屏,峰值亮度3000ts,像素密度3281pp,达手机6倍+,10000:1对比度。支持更高亮度彩色AR近眼显示,自由曲面AR光机,光效比60%,峰值入眼亮度1800nits。

Micro OLED就是维持相近分辨率水平的基础上显示面积更小的OLED，特性上，Micro OLED除了具备常规OLED的普遍特征：单像素控光、高色域、低响应延迟外，更是将极致的小尺寸作为其核心优势。以索尼半导体推出的Micro OLED产品线为例，部分产品在小于1英寸的显示区域中能够提供2K级分辨率，也有专注于亮度，以标准1080p分辨率、3000以上PPI提供高达3000cd/㎡峰值亮度的0.7英寸显示产品。同时它们均具备极低功耗，能够广泛运用在各式便携设备中。

Micro OLED优势

•自发光，色彩效果更丰富

•可实现高分辨率

•采用全固态器件，工作温度范围宽

•抗震性好

•响应速度快

•发光效率高，能耗低

•集成度高

•体积小，便于携带

Micro OLED产品特性

•色域高

•对比度高达10,000:1

•电池重量轻

•耗电低，比LCD功能耗小20%。

•响应速度快，像素更新所需时间小于1μs

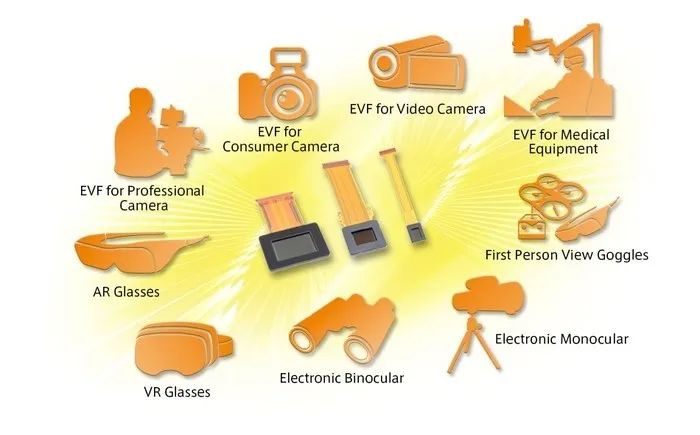

由此可见，Micro OLED应用场景就十分清晰了，除了本文中的眼镜相机，XR眼镜等AR、VR显示穿戴式设备外，它几乎可以运用于任何一种试图用数码显示取代光学结构的近眼设备中,像电子望远镜、电子显微镜、医用内窥镜等专业设备，Micro OLED为它们提供了一个优质解决方案，更多场景的应用也正进行着探索，并逐渐得到下游消费电子厂商认可。

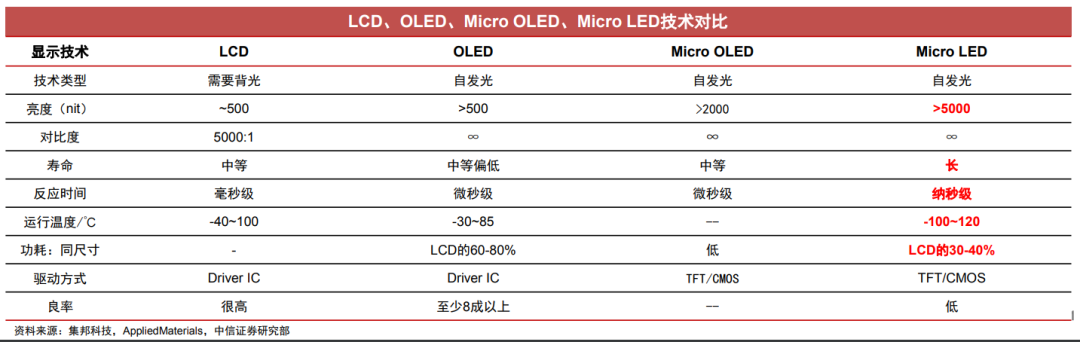

随着技术进步，Micro OLED显示会有将显示面积朝着更大或更小的方向发展的趋势，同时继续提升分辨率、亮度、色彩等画面效果。然而Micro OLED并非完美，仍存在亮度、寿命等问题，这时候目光就来到了Micro LED身上。

不少业内人士认为，Micro LED具备超高亮度、高对比度、高耐温性、低功耗等优点，且系统设计和集成较简单，理论上成本更低。从长期来看，Micro LED是下一代主流显示技术的重要选择，在众多领域均有替代现有技术的潜力，未来Micro LED的应用范畴比Micro OLED更广。　

同时业界人士指出，走到Micro时代，又要直接建立在晶圆上，需要很小的驱动IC来控制，所以在之前两大科技巨头——苹果和台积电就进行合作，试图推进艰巨的技术，同时解决巨量转移和整合先进芯片的封装技术。目前巨量转移技术包括弹性印章微转移技术、激光转移技术等，但各技术还不够成熟，良率和转移效率无法达到量产的水平。

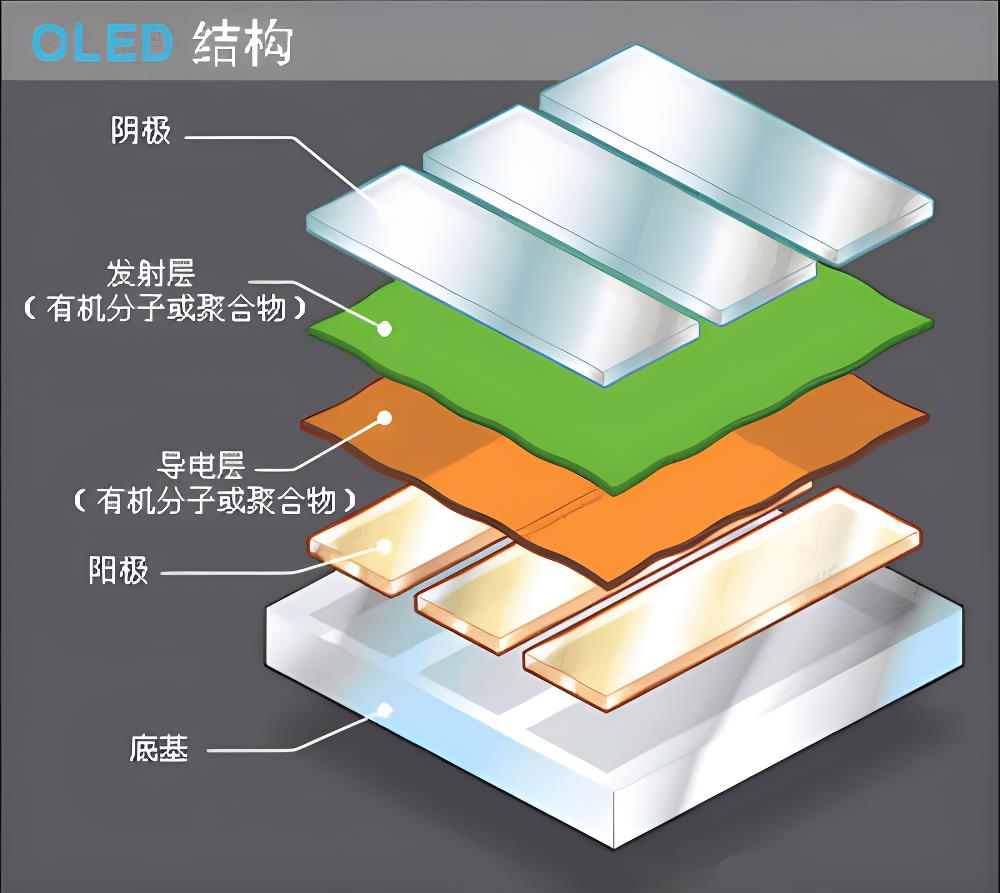

同时，通过有机物自身发光的OLED非常容易受到氧气和水分的影响。因此，显示屏的制造中都需要对发光材料进行包封工艺，需要进行密封，防止氧气和水分渗入到有机材料，避免它们因湿气引起的性能退化效应。因而在OLED架构中，点胶技术也在不断发展，Tensun腾盛研发OLED全自动点胶流水线，主要应用于OLED显示屏制程中的Bonding区涂胶和Bending弯折区涂胶两大点胶制程工艺。

经过十六年的发展，Tensun腾盛在点胶领域拥有四个核心优势。第一是压电陶瓷技术，即自主研发的精密流体控制技术压电阀；第二是运动控制技术，包括了速度规划、位置规划、前瞻算法、五轴插补算法等；第三是视觉引导技术；第四是胶路检查，Tensun腾盛的CCD兼容了外观3D检查，包括点胶后效果的检查。

Tensun腾盛的精密点胶设备应用在OLED行业领域的封装解决方案受到市场和客户的肯定，部分产品已实现进口替代。例如腾盛点胶设备最核心的阀体，从2015年开始自主研发，这个阀体已经实现了量产，全面实现进口代替。未来，Tensun腾盛也将持续在晶圆级等先进封装领域发力，坚持技术创新、坚持做世界级品质，助力Micro OLED突破封装技术难点，提高良品率，从而帮助厂家降低生产成本，扩大市占率，为Micro(微米级）新型显示提供源源不断的生产动力。

————
