10月30日，京东方发布了公告, 即使在面板行业的下行周期之中，京东方仍然做出了投资建设面板产线的举措，引起了行业内人士的关注！

公告中称，公司下属控股子公司北京京东方创元科技有限公司拟在北京经济技术开发区投资建设应用LTPO技术的第6代新型半导体显示器件生产线项目， 着力布局VR显示产品市场，进一步丰富公司产品结构，巩固公司半导体显示行业龙头地位。

根据公告，该项目约630亩，总建筑面积608,924 平方米，主要生产VR显示面板、Mini LED直显背板等高端显示产品，设计产能为5万片／月，玻璃基板尺寸为1500＊1850mm（6代线）。项目建设周期自2023年至2025年，2025年量产，2026年满产，项目总投资290亿元人民币。

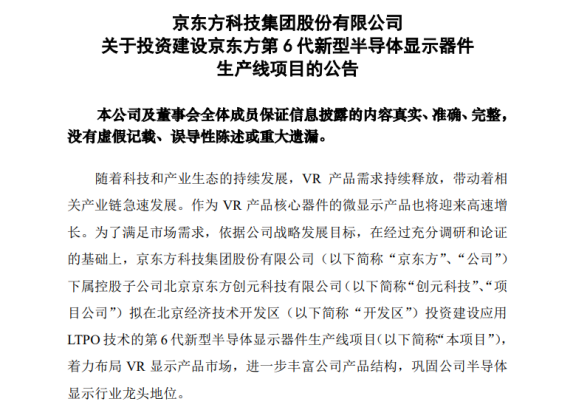

▲图源：京东方公告

另外，说到LTPO屏幕技术，这也是目前为了均衡高刷屏所带来的新方案，即使是旗舰手机所搭载的2K分辨率、120Hz高刷新率屏幕，目前大都只能是在这两项技术当中二选一。

LTPO（Low Temperature Polysilicon Oxide）技术是苹果开发的一种显示技术，学名是“低温多晶氧化物，是OLED屏幕上TFT背板的一种技术解决方案。LTPO是2021年手机行业新出现的技术,但它并不是一种全新的屏幕类型，而是对OLED屏幕驱动技术的改良。

传统的OLED屏幕，采用的是LTPS（低温多晶硅）技术，这种技术在以前没什么问题，但随着手机屏幕分辨率、刷新率大幅提升后，LTPS技术的短板就显露出来了，它难以应用于大尺寸基板，因此会带来更高的功耗，从而大幅削弱了手机的续航能力。

而LTPO是在LPTS的基础上增添了氧化物层，这个氧化物层可以让电子更快、更好地通过LPTS的晶体管，降低了激发像素点所需要的能耗，可以理解为通过硬件改良降低了屏幕功耗。而且厂商还可通过功能算法，实现高刷新率屏幕上的自适应分辨率技术，能有效降低屏幕显示的功耗。

▲图源：Omdia

众所周知，在手机这种以滑动触摸为主要交互方式的设备上，更高的屏幕刷新率和触控采样率能带来无比细腻顺滑的使用体验。但是，现如今的手机屏幕在带来出色体验的时候，功耗又无法轻松控制，这也导致部分机型明明拥有十分出色的配置，却无法让手机用户获得优秀的体验。不过，今年兴起的LTPO屏幕技术正是为了解决这一难题而生的，在显示视频、图像、文本等低帧率内容时，自动降低屏幕刷新率，从而给电池减负。

目前应用于OLED基板手机屏幕上比较成熟的TFT技术大概分为硅基（a-Si）、低温多晶硅（LTPS）、铟镓锌氧化物 (IGZO)，三种技术也各有优劣。

• 硅基（a-Si）：技术成熟，但是迁移率较低，需要占用很多空间，所以不适合高分辨率显示屏；制造工艺相对简单，生产成本低，最常用于LCD。

•  低温多晶硅（LTPS）：低温多晶硅最大的优势就是超高迁移率，所以能降低驱动电压，刷新率越高相对于其他技术的省电效果就更明显，而且响应速度很快，因此只需要很小的空间，最适合用于高刷新率高PPI的屏幕。

• 铟镓锌氧化物 (IGZO)：LTPS的迁移率性能非常不错但是也很贵，如果想要做大尺寸的LTPS，那么成本上升得也会非常快，所以产业选择了IGZO，它的迁移率虽不如LTPS但是远比a-Si高。更重要的是，它的开关会比 LTPS 更大，也就意味着漏电更少，能保证低刷新率的稳定性，也可以搭配更小的电容，经常用于大尺寸的产品。

于是取长补短，LTPS用于驱动，就能实现更小的驱动电流和更低的驱动电压，IGZO负责开关，因为较小的漏电就能让像素保持更长时间开启，实现更低的刷新率。这就是理论层面LTPO的由来，它让OLED的可用刷新率范围变得非常广，既有LTPS和IGZO该有的优点也规避了其缺点。

显然，每项技术的普及都需要一些时间来完成。在Tensun腾盛看来，因为LTPO屏幕使用的是低温多晶氧化物，就和灯泡开关一样。在屏幕关闭和开启状态下有漏电流，换句话说就是省电。LTPO技术在保持高像素、自适应刷新率、变频直切等优势外，还能够降低功耗更加省电，长期来看更适合5G时代智能化发展。

未来VR产品应用的显示技术主要有LTPS／LTPO和Micro OLED两种：Micro OLED采用半导体和OLED技术在晶圆上制作，可以实现更高的像素密度，但成本也更高。而LTPO技术相比目前主要应用的LTPS技术，能够在增加有限成本的基础上满足VR产品对于像素密度进一步提升的要求。因此，LTPS／LTPO技术有望成为未来VR产品中的主流显示技术。

但Tensun腾盛相信，未来，屏幕上的革新不止于此。
